1、上箱體：包括可掀起的蓋板(或緊固式蓋板)和出風口。

2、中箱體：包括多孔板、檢修門、濾袋、龍骨、文氏管等。

3、下箱體：包括測壓接頭等。

4、噴吹系統：包括脈沖控制儀、電磁脈沖閥、噴吹管、氣包

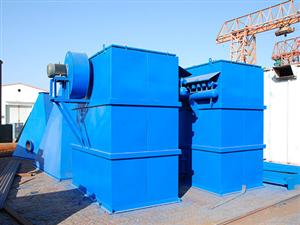

      單機脈沖布袋除塵器花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。如果稍有變型，就可能影響濾袋和花板孔間的密封效果。

     花板的鋼板厚度一般為4～6mm，主要取決于過濾室內懸掛除塵器濾袋的數量。為增加花板的剛度，花板上應增設加強筋?；ò逋庥^應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000?；ò蹇椎募庸?yīng)采用沖孔或采用等離子切割，不允許采用氣割。用彈性脹圈固定濾袋花板孔徑d的公差為正負1MM.花板尺寸，所以決脈沖囊除塵器制度尺寸之機。

    花板上的圓孔以定濾袋，孔之中心去過小，必使除塵器內之半風速(即常言之罐口風速—二can velocity)高，阻力增，清時難粉塵沉灰;或有可使除塵濾袋相齟齬，短濾袋之用命。反中心去過大，會大除塵器之積，多費鋼材。故須理而定濾袋中心去尺寸。
